Masz dane z zasobu w formacie GML i chcesz je otworzyć w AutoCAD? Bezpośrednio się nie da — AutoCAD nie czyta plików GML. Rozwiązaniem jest eksport danych GML do DXF, czyli formatu, który każdy program CAD otworzy bez problemu. W tym artykule wyjaśniamy, jak to zrobić i na co zwrócić uwagę.
Dlaczego AutoCAD nie otwiera GML
GML (Geography Markup Language) to format danych przestrzennych oparty na XML — opisuje obiekty (działki, budynki, punkty) i ich atrybuty. AutoCAD pracuje natomiast na plikach rysunkowych DWG i DXF. To dwa różne światy: GML przenosi dane geodezyjne, CAD — rysunek. Żeby połączyć jedno z drugim, dane z GML trzeba przenieść do formatu rysunkowego.
Rozwiązanie: eksport GML do DXF
DXF (Drawing Exchange Format) to uniwersalny format wymiany rysunków — otworzy go AutoCAD, ZWCAD, BricsCAD, nanoCAD i praktycznie każdy inny program CAD. Zamiast szukać wtyczki „otwierającej GML w AutoCAD”, wygodniej jest wczytać plik GML w programie do danych geodezyjnych i wyeksportować część graficzną do DXF.
Warto od razu doprecyzować pojęcie „konwersja”: nie chodzi o zamianę pliku GML na inny plik GML, lecz o odczytanie danych z GML i zapisanie ich geometrii do DXF — dokładnie tego szuka większość osób pytających o „konwersję GML na DXF”.
Jak przenieść dane GML do AutoCAD — krok po kroku
- Wczytaj plik GML (EGiB, RCN lub planowanie) — zobacz: jak odczytać plik GML.
- Sprawdź dane na mapie i w tabelach.

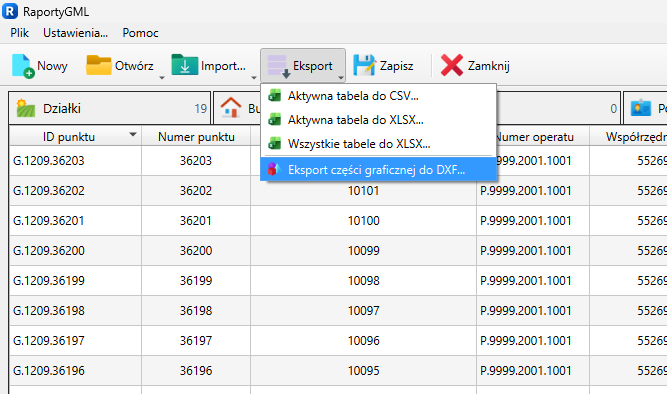

- Wyeksportuj część graficzną do DXF.
- Otwórz powstały plik DXF w AutoCAD (lub innym CAD).
W RaportyGML eksport części graficznej całego zadania do DXF dzieli dane na warstwy — m.in. działki, budynki, punkty, użytki i planowanie — więc w CAD od razu masz uporządkowany, czytelny rysunek zamiast jednej „płaskiej” warstwy.
Eksport warstwami — dlaczego to ważne
Przy pracy w CAD podział na warstwy pozwala szybko włączać i wyłączać poszczególne grupy obiektów, zmieniać ich styl i pracować tylko na tym, co potrzebne. Dlatego dobrze, gdy DXF powstaje już z sensownym podziałem warstw, a nie jako jeden zlepek linii. Ten sam eksport przydaje się m.in. przy danych planistycznych — piszemy o tym przy okazji planów ogólnych i eksportu do DXF.
Najczęstsze pytania
Czy AutoCAD otworzy plik GML bezpośrednio? Nie — AutoCAD czyta DWG/DXF. Dane z GML trzeba najpierw wyeksportować do DXF.
Jak przekonwertować GML na DXF? Wczytaj plik GML w programie do danych geodezyjnych i wyeksportuj część graficzną do DXF; powstały plik otworzysz w CAD.
Czy dane w DXF będą podzielone na warstwy? W RaportyGML eksport do DXF dzieli dane na warstwy (działki, budynki, punkty, użytki, planowanie).
Podsumowanie
AutoCAD nie otworzy pliku GML wprost, ale dane z GML łatwo przenieść do CAD przez eksport do DXF — najlepiej z podziałem na warstwy. RaportyGML wczytuje plik GML lokalnie i eksportuje część graficzną do DXF gotowego do AutoCAD. Zobacz RaportyGML.
